煙囪內(nèi)壁貼磚防腐
煙囪內(nèi)壁防腐脫硫
腐蝕是FGD系統(tǒng)中一個(gè)嚴(yán)重的問(wèn)題，更是煙道和煙囪面臨的必須解決的難題，就世界和中國(guó)對(duì)煙囪和和煙道的防腐,主要采用以下類(lèi)型的四種防腐材料.根據(jù)國(guó)家“十二五”規(guī)劃綱要的要求，到2020全國(guó)主要污染物排放量要比“十五”期末減少10%，相應(yīng)需要削減SO2排放總量10%以上。為了達(dá)到此目標(biāo)，我國(guó)的燃煤機(jī)組都要配套安裝煙氣脫硫設(shè)施。在我國(guó)燃煤機(jī)組脫硫基本上都采用石灰石，石膏脫硫技術(shù)，由于該技術(shù)它的載體就是水和石灰石，脫硫后煙氣溫度降低45攝氏度左右，并含有大量的水蒸氣和SO2，在煙道和煙囪內(nèi)部形成凝結(jié)水，凝結(jié)冰的主要成份就是H2SO4、HC1和其他腐蝕氣體液體，對(duì)煙囪和煙道形成腐蝕，因此燃煤機(jī)組在脫硫后煙囪和煙囪防腐是重中之重需解決的問(wèn)題。
①由于玻璃鋼化學(xué)腐蝕而且造價(jià)比高鎳合金低,所以許多濕法脫離系統(tǒng)裝置使用玻璃鋼已取得了很好的效果,根據(jù)國(guó)外資料介紹,玻璃鋼已在濕法脫硫系統(tǒng)以下方面獲得了成功的應(yīng)用:,石灰溶解槽,集液器,除霧器,漿液輸送管道,煙道,煙囪.
②由于玻璃鋼內(nèi)表光滑,不易積垢,耐磨耐酸.所以在流速很高及顆粒物濃度較高的區(qū)域通常都有比較好的效果.
玻璃鋼系列的防腐材料在國(guó)內(nèi)市場(chǎng)上比較常見(jiàn)的有: 環(huán)氧樹(shù)脂, 改性的有OM特種防腐涂料.
(2)煙囪防腐材料—橡膠
在國(guó)內(nèi)市場(chǎng)上比較常見(jiàn)的有硅橡膠,聚脲.但該產(chǎn)品不耐高溫,防水防酸性能極好,不利于燃煤機(jī)組長(zhǎng)時(shí)間直排
(3)煙囪防腐材料—玻璃磷片
由于玻璃鱗片的主要填充材料是SiO2,其耐溫性,耐酸性極好,在市場(chǎng)上比較常見(jiàn)的有:泡沫玻璃磚和玻璃鱗片
(4)煙囪防腐材料—耐酸膠泥
①用途用于濕法脫硫耐酸磚內(nèi)筒煙囪內(nèi)襯防腐。涂層耐溫性及耐酸性能好、附著力強(qiáng)、使用壽命長(zhǎng)（20年以上），可以承受高低溫?zé)煔獾拈L(zhǎng)期沖刷和急熱急冷工況下的長(zhǎng)期作用，是濕法FGD后排放凈煙氣的煙囪內(nèi)襯防腐的專(zhuān)用涂料材料。
特性
KY2耐酸膠泥涂料是以?xún)?yōu)質(zhì)高硅粉、分散劑、固定劑以及細(xì)粒料等為原料，按一定比例科學(xué)配制而成，它具有以下優(yōu)良特性：優(yōu)良的耐化學(xué)介質(zhì)，耐高溫濕態(tài)腐蝕性氣體性能；極低的水蒸氣滲透率、硬化收縮率低、線膨脹系數(shù)低；能承受高低溫?zé)煔獾拈L(zhǎng)期沖刷和急熱急冷之工況；極佳的耐磨性；良好的粘接性；常溫硬化，成型施工簡(jiǎn)單、修補(bǔ)容易。
1 備選方案
1. 1 玻璃鱗片膠泥襯里
采用乙烯基酯樹(shù)脂底涂料、膠泥面涂料(進(jìn)口材料,厚4 mm) 。
施工工藝為:除去混凝土表面原有疏松的防腐層和硫化產(chǎn)物;乙烯基酯樹(shù)脂底涂打底1～2 道;刮涂乙烯基酯樹(shù)脂膠泥層2 道;乙烯基酯樹(shù)脂面涂1～2 道;養(yǎng)護(hù)固化。
1. 2 進(jìn)口磚板襯里防腐
采用底涂料、膠泥、磚板(磚板厚38 mm) 。
施工工藝為:去除混凝土表面原有的疏松防腐

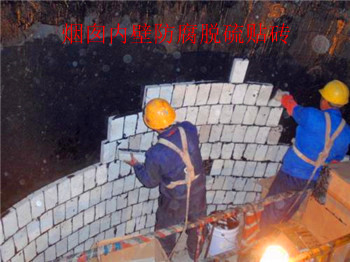

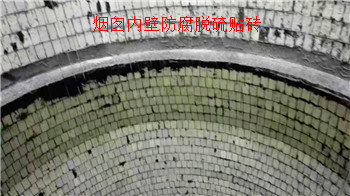

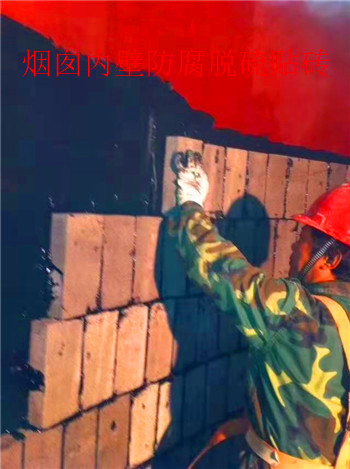

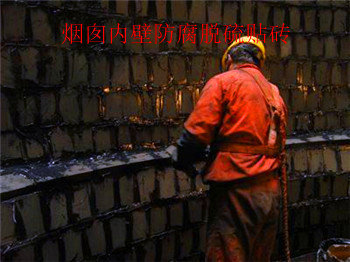

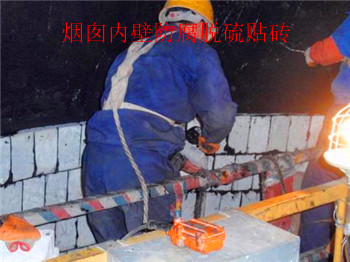

層和硫化產(chǎn)物;均勻涂刷一遍底涂料;按規(guī)定的配合比進(jìn)行膠泥配制;磚板襯砌。在平面上砌筑磚板時(shí),磚板排列一般為橫向連續(xù)縫,縱向錯(cuò)縫。磚板砌筑時(shí),每鋪砌一塊,應(yīng)在待鋪的另一行用磚板頂住以防止滑動(dòng),待膠泥稍干后,進(jìn)行下一行的鋪砌。在底部襯砌完成,膠泥初凝結(jié)后,可開(kāi)始襯砌立面。襯砌立面時(shí),應(yīng)由下向上進(jìn)行,襯砌上層磚板時(shí)會(huì)對(duì)下層磚板產(chǎn)生壓力,使下層砌好但膠泥未固化的磚板層錯(cuò)位或移動(dòng)。因此,立面襯砌時(shí)不能連續(xù)襯砌多層,一般在連續(xù)襯砌2～3 層后稍停片刻,待下層膠泥初凝后再繼續(xù)襯砌;養(yǎng)護(hù)固化。
1. 3 整體面層防腐
采用底涂液、耐高溫防腐專(zhuān)用材料、面涂液(防腐層厚度3 mm) 。施工工藝為:鏟除混凝土表面原有的疏松防腐層,對(duì)有硫化物滲入混凝土的地方進(jìn)行噴燈烘烤,使其結(jié)晶析出,然后用清水清洗,使混凝土基面達(dá)到清潔;在經(jīng)表面處理的基層上均勻噴涂封底料;待封底料固化后,用修補(bǔ)料修補(bǔ)基層的凹陷不平處;對(duì)修補(bǔ)處均勻噴涂一遍封底料,固化后進(jìn)行整體面層的施工;要求表面平整、潔凈,達(dá)到設(shè)計(jì)的防腐層厚度;在整體防腐面層上再?lài)娡棵嫱? 道。
